  Se le denomina resistencia eléctrica a la oposición al flujo de corriente eléctrica a través de un conductor.¹​²​ La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Simon Ohm, quien descubrió el principio que ahora lleva su nombre. Para un conductor de tipo cable, la resistencia está dada por la siguiente fórmula:

  ${\displaystyle R=\rho {\ell \over S}}$
• Donde ρ es el coeficiente de proporcionalidad o la resistividad del material, ${\displaystyle \ell }$ es la longitud del cable y S el área de la sección transversal del mismo.
  La resistencia de un conductor depende directamente de dicho coeficiente, además es directamente proporcional a su longitud (aumenta conforme es mayor su longitud) y es inversamente proporcional a su sección transversal (disminuye conforme aumenta su grosor o sección transversal).

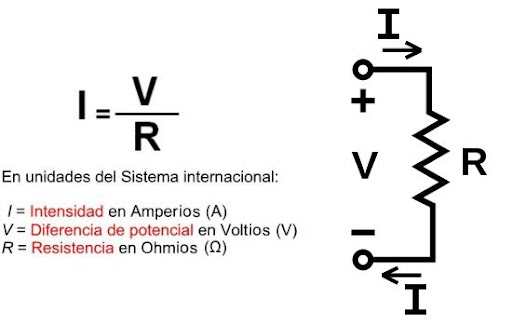

• Por otro lado, de acuerdo con la ley de Ohm la resistencia de un material puede definirse como la razón entre la diferencia de potencial eléctrico y la corriente en que atraviesa dicha resistencia, así
  ${\displaystyle R={V \over I}}$
• Donde R es la resistencia en ohmios, V es la diferencia de potencial en voltios e I es la intensidad de corriente en amperios.
  También puede decirse que "la intensidad de la corriente que pasa por un conductor es directamente proporcional a la diferencia de potencial e inversamente proporcional a su resistencia"

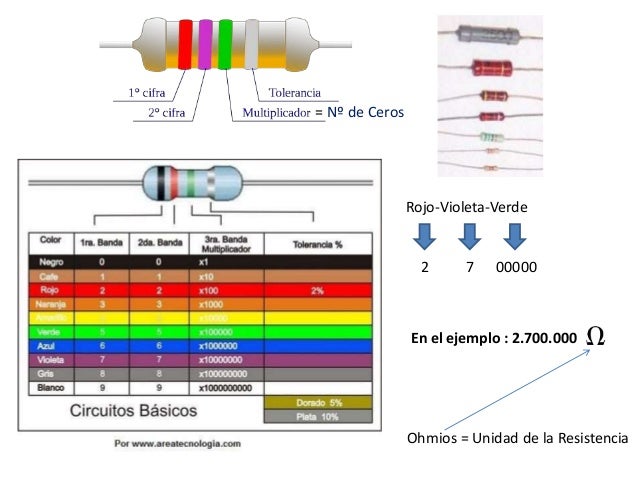

  Según sea la magnitud de esta medida, los materiales se pueden clasificar en conductores, aislantes y semiconductor. Existen además ciertos materiales en los que, en determinadas condiciones de temperatura, aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente nulo.

• Comportamiento en corriente alterna[editar]



  Figura 3. Diagrama fasorial.
  Como se ha comentado anteriormente, una resistencia real muestra un comportamiento diferente del que se observaría en una resistencia ideal si la intensidad que la atraviesa no es continua. En el caso de que la señal aplicada sea senoidal, corriente alterna (CA), a bajas frecuencias se observa que una resistencia real se comportará de forma muy similar a como lo haría en CC, siendo despreciables las diferencias. En altas frecuencias el comportamiento es diferente, aumentando en la medida en la que aumenta la frecuencia aplicada, lo que se explica fundamentalmente por los efectos inductivos que producen los materiales que conforman la resistencia real.
  Por ejemplo, en una resistencia de carbón los efectos inductivos solo provienen de los propios terminales de conexión del dispositivo mientras que en una resistencia de tipo bobinado estos efectos se incrementan por el devanado de hilo resistivo alrededor del soporte cerámico, además de aparecer una cierta componente capacitiva si la frecuencia es especialmente elevada. En estos casos, para analizar los circuitos, la resistencia real se sustituye por una asociación serie formada por una resistencia ideal y por una bobina también ideal, aunque a veces también se les puede añadir un pequeño condensador ideal en paralelo con dicha asociación serie. En los conductores, además, aparecen otros efectos entre los que cabe destacar el efecto pelicular.
  Consideremos una resistencia R, como la de la figura 2, a la que se aplica una tensión alterna de valor:

  ${\displaystyle u(t)=V_{0}\cdot \sin(\omega t+\beta ),}$

  De acuerdo con la ley de Ohm circulará una corriente alterna de valor:

  ${\displaystyle i(t)={u(t) \over R}=I_{0}\cdot \sin(\omega t+\beta ),}$

  donde ${\displaystyle I_{0}={V_{0} \over R}}$. Se obtiene así, para la corriente, una función senoidal que está en fase con la tensión aplicada (figura 3).
  Si se representa el valor eficaz de la corriente obtenida en forma polar:

  ${\displaystyle {\vec {I}}=I_{/\!\!\!{\underline {\ \beta }}}}$

  Y operando matemáticamente:

  ${\displaystyle {\vec {I}}=\left({V \over R}\right)_{/\!\!\!{\underline {\ \beta }}}={{V_{/\!\!\!{\underline {\ \beta }}}} \over {R_{/\!\!\!{\underline {\ 0^{\circ }}}}}}}$

  De donde se deduce que en los circuitos de CA la resistencia puede considerarse como una magnitud compleja con parte real y sin parte imaginaria o, lo que es lo mismo con argumento nulo, cuya representación binómica y polar serán:

  ${\displaystyle {\vec {R}}=R+0j=R_{/\!\!\!{\underline {\ 0^{\circ }}}}}$.
